首页 > 供应产品 > 阖华牌涡轮流量计

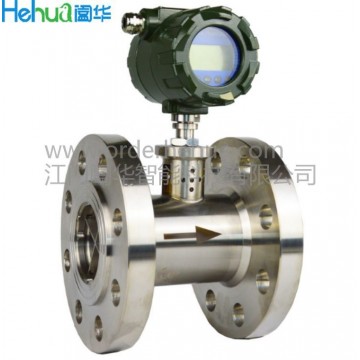

阖华牌涡轮流量计
浏览: 80
品牌: 阖华
测量范围: 0.04-360立方米/h
公称通径: 4-200mm
工作温度: -20~+120℃
单价: 1500.00元/件
最小起订量: 1 件
供货总量: 10000000 件
发货期限: 自买家付款之日起 30 天内发货
有效期至: 长期有效
最后更新: 2021-03-03 17:49

详细信息
 阖华智能

强防腐涡轮流量计——刷新流量计行业标准!



江门市阖华智能科技有限公司位于江门市高新技术产业开发区,是一 家专注于智能自动化检测仪表相关产品的研发、生产、销售于一体的 高端科技型企业;公司主要依托基于PVDF材质强防腐、 低能耗型流量检测仪表的自主研发与应用,结合国内外相关领域的前 沿技术,以打造涡轮流量计、涡街流量计、电磁流量计、质量流量计 等一整条产业链为核心,以“慧•聚万家,智•胜未来"为目标,给 用户提供适宜的解决方案、系统及服务,为国民经济、国防建设、科 学研究提供可靠依据;公司坚持以科技兴企、人才强企、持续创新为 根基,重视人才培育与团队建设,凝聚了一批具有行业丰富经验、长 期从事自动化控制研究、设计及安装调试的高层次科技人才,为公司 可持续发展奠定了坚实的基础。

一 、产品核心技术——解决市场问题及痛点

1. 涡轮采用耐腐蚀PVDF材料制作,可实现注塑成型
2. 叶片采用阿基米德螺旋线结构设计,减小测量误差
3. 灵敏度高、稳定性好、耐腐蚀性强...等
4. 涡轮采用注塑成型,适合复杂结构、制造及加工成本低,可适应不同的结构安装使用
5. 叶片采用阿基米德螺旋线(即等速螺旋线)设计、结合导流锥面,确保涡轮运行平稳、启动力矩小,大幅提高测量精度
6. 涡轮采用塑胶磁材注塑成型后充磁,确保磁场均匀、质量平衡
7. PVDF塑胶磁材韧性好、耐腐蚀性强,大幅度延长了使用寿命

二 ,主要参数与技术性能

(1)公称通径:4mm-200mm

(2) 精度:±0.2%R;±0.5%R;±1%R; ±0.2%FS(4-20mA)

(3)介质温度:-20~+120℃.

(4)环境温度:-20~+55℃

(5)公称压力:1.6MPa   2.5MPa  6.3MPa  25MPa

(6)防爆标志:Exib ⅡBT4  Exd ⅡBT6

(7)供电电源:感器:+5~+24VDC(外接)

变送器:+24VDC    (外接)

流量计:3.0V锂电池(内装6)输出信号:电压脉冲,4~20mA二线制

(8)传输距离:传感器至显示仪表的距离可达1000m.输距离:传感器至显示仪表的距离可达1000m。

(9)工作粘度:小于5×10-6m2/s的介质,对于粘度大于5×10-6m2/s的液体,要对传感器进行实液标定后使用



三、流量计选型

LW— — —

GY传感器  公称直径   无:基本型   无:基本型

GB变送器 X:B防爆型

Y现场显示型A:脉冲远传型

B:485接口

F:防腐型

GB:4-20mA输出

BE:夹装型



四、基本参数和安装尺寸

表一

型号 公称通径 (mm)

流量范围

L(mm)

连接方式

K(mm) d(mm) 孔数 安装螺栓
LWGY-4 4 0.04-0.25 275 G½"
LWGY-6 6 0.1-0.6 275 G½"
LWGY-10 10 0.2-1.2 455 G½"
LWGY-12 12 0.3-3 75/105 外G1"内½"
LWGY-15 15 0.6-6 75/105 外G1"内½"     4
LWGY-20 20 0.6-6 105 外G1"或法兰     4
LWGY-25 25 1-10 100 外G1"或法兰     4
LWGY-40 40 140 140 法兰或G2 110   4 M16
LWGY-50 50 150 150 法兰 125 Ф18 4 M16
LWGY-80 80 200 200 法兰 160 Ф18 8 M16
LWGY-100 100 220 220 法兰 180 Ф18 8 M16
LWGY-150 150 300 300 法兰 240 Ф18 8 M20
LWGY-200 200 360 360 法兰 295 Ф18 12 M20

DN4—DN40口径的传感器为螺纹连接,zui大工作压力为6.3Mpa;

DN50—DN200口径的传感器为法兰连接,  zui大工作压力为2.5Mpa;

DN4—DN10口径的传感器带有前后直管段、过滤器。

DN15以上口径的传感器我公司可配套前后直管段。

DN12-DN40 口径的传感器也有法兰连接



五、维修和常见故障

传感器可能产生的一般故障及消除方法见表三,维护周期不应超过半年。

表三

序号 故障现象 原因 消除方法
1 显示仪对流量信号和检验信号均无显示 1.电源未接通,给定电压不对。 2.显示仪有故障。 1.接通电源,按要求给定电压。 2.检修显示仪表。
2 显示仪表对“校验”信号有显示但对流量信号无显示。 1.传感器与显示仪间接线有误,或有开路,短路,接触不良等故障 2.放大器有故障或损坏。 3.转换器(线圈)开路或短路。 4.叶轮被卡住。 管道无流体流动或堵塞。 1.对照附图四,检查接线的正确 性和接线质量。 2.维修或更换放大器。 3.维修或更换线圈。 4.清洗传感器及管道。 开通阀门或泵,清洗管道。
3 显示仪表工作不稳;计量不正确。 1.实际流量超出仪表的计量范围或不稳定。 2.仪表系数K设置有误。 3.传感器内挂上纤维等杂质。 4.液体内有气泡存在。 5.传感器旁有较强的电磁场干扰。 6.传感器轴承及轴严重磨损。 7.传感器电缆屏蔽层或其它接地导线与线路地线断开或接触不良。 8. 显示仪表故障。 1.使被测流量与传感器的测量范围相适应,并稳定流量。 2.使系数K设置正确。 3.清洗传感器。 4.采取消气措施,消除气泡。 5.尽量远离干扰源或采取屏蔽措施。 6.更换”导向件“或“叶轮轴”。 7.对照附图四,将线接好。 8.检修显示仪表。
