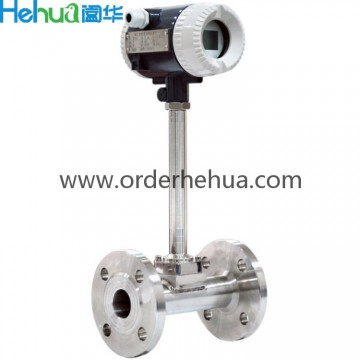

阖华牌涡街流量计 ——刷新流量计行业标准!
江门市阖华智能科技有限公司位于江门市高新技术产业开发区，是一 家专注于智能自动化检测仪表相关产品的研发、生产、销售于一体的 高端科技型企业；公司主要依托基于PVDF（聚偏氟乙烯）材质强防腐、 低能耗型流量检测仪表的自主研发与应用，结合国内外相关领域的前 沿技术，以打造涡轮流量计、涡街流量计、电磁流量计、质量流量计 等一整条产业链为核心，以“慧·聚万家，智·胜未来"为目标，给 用户提供适宜的解决方案、系统及服务，为国民经济、国防建设、科 学研究提供可靠依据；公司坚持以科技兴企、人才强企、持续创新为 根基，重视人才培育与团队建设，凝聚了一批具有行业丰富经验、长 期从事自动化控制研究、设计及安装调试的高层次科技人才，为公司 可持续发展奠定了坚实的基础。
一、产品适用范围
LUGB/E型 阖华牌涡街流量计 广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体（氧气、氮气氢气、天然气、煤气等）、水和液体（如：水、汽油、酒精、苯类等）的计量和控制。
二、工作原理
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图（一）所示。
LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理,属于速度式流量仪表。传感器具有结构简单，轻巧，精度高,复现性好，反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。
图一
三、主要技术指标 表一
公称通径(mm) | 25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
公称压力(M pa) | DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
介质温度(℃) | 压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货） |
本体材料 | 1Cr18Ni9Ti，(其它材料协议供货) |
允许振动加速度 | 压电式:0.2g 电容式:1.0～2.0g |
精确度 | ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范围度 | 1：6～1：30 |
供电电压 | 传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池 |
输出信号 | 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
防爆标志 | I aⅡCT6 |
防护等级 | 普通型IP65 潜水型 IP68 |
环境条件 | 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
适用介质 | 气体、液体、蒸汽 |
传输距离 | 三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω |
表（二）参比条件下涡街流量传感器工况流量范围
仪表口径 (mm) | 液体 | 气体 | ||
测量范围 (m3/h) | 输出频率范围 (Hz) | 测量范围 (m3/h) | 输出频率范围 (Hz) | |
25 | 1.2～16 | 25～336 | 8.8～55 | 190～1140 |
40 | 2～40 | 10～200 | 27～205 | 140～1040 |
50 | 3～60 | 8～160 | 35～380 | 94～1020 |
80 | 6.5～130 | 4.1～82 | 86～1100 | 55～690 |
100 | 15～220 | 4.7～69 | 133～1700 | 42～536 |
150 | 30～450 | 2.8～43 | 347～4000 | 33～380 |
200 | 45～800 | 2～31 | 560～8000 | 22～315 |
250 | 65～1250 | 1.5～25 | 890～11000 | 18～221 |
300 | 95～2000 | 1.2～24 | 1360～18000 | 16～213 |
(300) | 100～1500 | 5.5～87 | 1560～15600 | 85～880 |
(400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
(500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
(600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
(800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
(1000) | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 |
>(1000) | 协议 |
| 协议 |
|
注：表中（300）～（1000）口径为插入式
表（三）常用气体介质的标准状态密度（0℃，绝压P=0.1MPa）
气体名称 | 密度(kg/m3) | 气体名称 | 密度(kg/m3) |
空气(干) | 1.2928 | 乙炔 | 1.1717 |
氮气 | 1.2506 | 乙烯 | 1.2604 |
氧气 | 1.4289 | 丙烯 | 1.9140 |
氩气 | 1.7840 | 甲烷 | 0.7167 |
氖气 | 0.9000 | 乙烷 | 1.3567 |
氨气 | 0.7710 | 丙烷 | 2.0050 |
氢气 | 0.08988 | 丁烷 | 2.7030 |
一氧化碳 | 1.97704 | 天然气 | 0.8280 |
二氧化碳 | 1.3401 | 煤制气 | 0.8020 |
四、仪表的安装外形尺寸：见图（五）
口径（mm） | A | B | C | CH |
15~25 | 70 | 55 | 390 | 455 |
40 | 85 | 80 | 385 | 440 |
50 | 85 | 90 | 390 | 450 |
65 | 85 | 105 | 400 | 470 |
80 | 90 | 120 | 420 | 480 |
100 | 85 | 140 | 440 | 500 |
125 | 125 | 168 | 168 | 168 |
150 | 100 | 194 | 490 | 560 |
200 | 102 | 248 | 545 | 610 |
250 | 115 | 300 | 600 | 660 |
300 | 130 | 350 | 350 | 710 |
选型：产品型号与标记（请填写相对应的数字编号及字母）
系列 LUGB | 连接 | 介质 | 口径mm | 温度 | 类型 | 输出及显示方式 | 防爆 |
LUGB- | 1：法兰 | 1：气体 | 00：15mm | D:-40～ | Y:一体型
| P:脉冲输出 24V | B |
例如：LUGB-2105-ZYD型号说明：LUGB：系列
2：卡装连接
1：气体
5：口径50mm
Z：-40～250℃
Y：一体型
D：电池供电，现场显示，无输出
