1、电容式靶式流量计结构

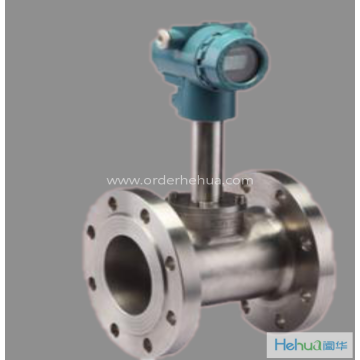

阖华HHB电容式靶式流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的电容力传感器是产品能否计量准确的关键。
2、电容式靶式流量计工作原理
当介质在测量管中流动时，因其自身的动能通过阻流件（靶片）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比。阻流件(靶片)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出。由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量，其工作原理
1、主要技术参数表
被测介质 | 液体；气体；蒸汽 | |||||
公称直径 | 法兰式15～500mm | 夹装式15～500mm | 插入式65～3000mm | |||
公称压力 | 0．6～42MPa | 0.6～42MPa | 0.6～42MPa | |||
介质温度 | -200℃～+700℃或更高温度 | |||||
精 确 度 | ±0.2% | ±0.5% | ±1.0% | ±1.5% | ||
范 围 度 | 1：3（液体） | 1：5（液体、气体） | 1：10（液体、气体） | 1：10（蒸汽） | ||
补偿形式 | 温度补偿；压力补偿 | |||||
重 复 性 | 0.05%～0.08% | |||||
供电电源 | 机内自备锂电池（3.6V）；外供电源24VDC | |||||
输出形式 | 现场显示；4～20mA二线制；脉冲0～5V；RS485/RS232；GPRS无线远传 | |||||
测量管材料 | 碳钢；不锈钢；亦可按用户要求协商提供 | |||||
防爆标志 | 本安型（ExiaIICT4）； 隔爆型（ExdIICT4） | |||||
防护等级 | IP65；IP67 | |||||
法兰规格 | 流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工。 | |||||
